一、產品概況：

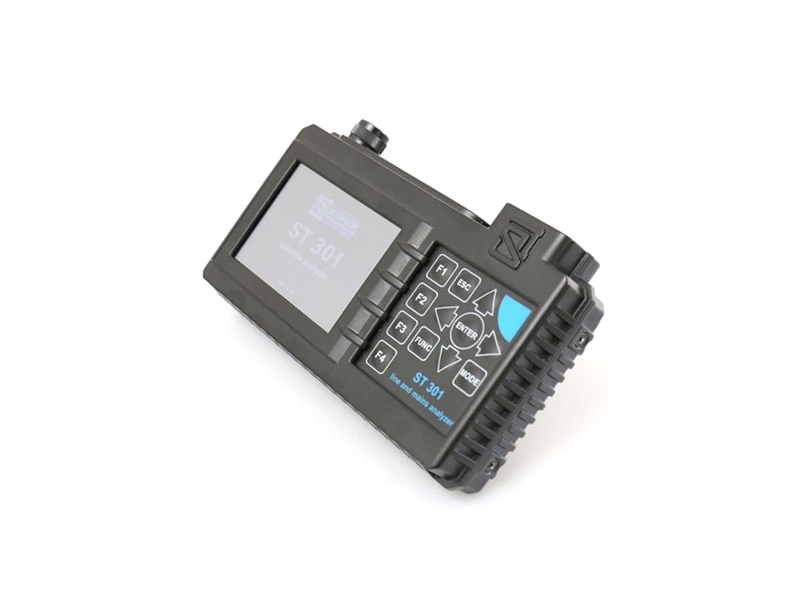

俄羅斯ST-301“Spider”線路分析儀用於檢測和定位竊聽裝置。該裝置與被檢對象中的電源和低電流電線通電，采用“被動”和“主動”兩種操作模式。它可以成功檢測到那些在掃描操作時處於活動或待機模式的竊聽設備。
該分析儀有一個集成的電子開關，旨在提高多線電纜測試的效率。電子整流器控製的自動和手動模式可以連接所有的測試多線電纜的線對組合，這些線對組合是連接到開關的輸入連接器的。自動操作模式和電子整流器可在幾秒鍾內對所有多線電纜的組合實施各種類型的測量。工具包中的適配器，開關和電纜，可將設備連接到最常見的電線類型。
該設備在功能上由四個檢測通道組成：
1. 低頻放大器；
2. 有線接收器；
3. 有線非線性結點探測器；
4. 反射儀。
二、產品功能：
檢測和分析處於低電流線路中的有線(動態和駐極體)麥克風的信號；
通過應用在線偏置電壓進行檢測來激活駐極體有線麥克風；
檢測竊聽設備信號，這些信號通過頻率範圍為100 kHz-180 MHz的電力和低電流線路傳輸信息;
在非線性結點檢測器和反射儀模式下可對未授權的電線連接進行檢測和評估；
在經過驗定的線路中直流和交流電壓的測量。
三、技術規格：
低頻放大器(LFA)：
頻率範圍: 20-25000Hz
輸入電阻： 200kohm
增益調整範圍: 0-60 dB
輸入信號的最大振幅: 10V
噪聲電壓的譜密度: 6nV/ Hz
偏置電壓值: 0，±5，±10，±15，±20，±26V
信號表現形式：波形圖、光譜圖
直流測量範圍：±80V
有線接收器(WR)：
頻率範圍： 0.1-180mHz
所有範圍的掃描時間：0.3- 1秒
自動模式下檢測到的最小信號電平: -60dbm
動態範圍：50 db
輸入電阻：50歐姆
解調製：AM（調幅）,FM（調頻）
濾波器帶寬：180kHz
電纜的最大允許電壓: 250 (AC)V，80 (DC)V
數據表示形式: 光譜圖、波形圖、表。
非線性結點探測器(NLJD)：
探測信號的電平(振幅): ±14V
探測信號的頻率：60Hz
單雙諧波分開指示：是的
非線性失真的最小檢測泄漏率：% 0.1
反射計(REF)
距離範圍：3~150m
測量誤差：±0.6m
在高壓電纜上工作的能力：不能
電力供應：
內置鋰聚合物蓄電池：3.7V
功耗：<1W
最大功耗下的工作時間：>3小時
蓄電池完全充滿所需時間：5小時
重量和尺寸：
主機尺寸(長，寬，高)：165×98×40mm
主機重量：0.47kg
包裝尺寸(長、寬、高)：390 x 310 x 170mm
包裝重量： 4.4kg
